表（一）ZMY300-700mm

表（二）ZMY800-1500mm

注：此款產品爲明杆式安裝，因此也被稱爲明杆式鑄鐵圓閘門，以上尺寸技術參數僅供參考，詳細數據以實物或設計施工要求爲準。

二、技術性能

1、密封面每米長度滲水量：正向 ≤0.7L/min ·m ； 反向 ≤1.25L/min ·m ；

2、工作環(huán)境：溫度-20℃ ～120℃ ，溼度 百分之95 ，工作介質 水與污水，PH值 5～10 ；

3、啓閉速度：不小於0.2m/min，不大於1.5m/min ；

4、閘門密封面配合間隙：≤0.1㎜，密封座厚度大於1mm；

5、公稱壓力：≤0.1MPa；密封試驗壓力0.1MPa ;

6、大工作水頭：單向受壓正向10m ，反向 5m；雙向受壓均爲10m；

7、安裝位置：正常狀態下正向迎水、處於鉛垂狀態。

三、特點：

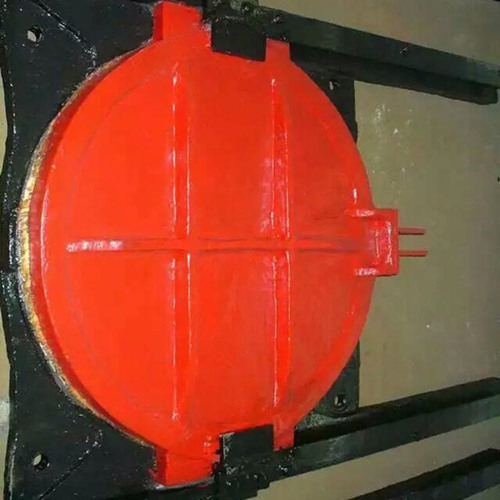

1、ZMY鑄鐵圓閘門採用建設部通用標準和美國AWWA標準設計生產，主體材質通常爲灰口鑄鐵或球墨鑄鐵；

2、止水密封面鑲銅條或橡膠，並經精密加工後配研，達到平面接觸密封，密封性能好；

3、當密封的止水性能下降時，可通過楔塊裝置的調整加以實現良好止水效果；

4、導軌左右對稱佈置且用不鏽鋼螺栓定位銷與門框二側端部連接 ；

5、安裝方式採用明杆式安裝。

四、用途：

ZMY鑄鐵圓閘門的用途非常廣發，比如可市政給排水工程、防汛工程、農田灌溉、水電工程中，用來截止、疏通水流或起調節水位(wèi)的作用。
